Кольцевая жёсткость трубы: классы SN, SN8 или SN16

Кольцевая жёсткость трубы — это её сопротивление сдавливанию сечения грунтом и нагрузкой сверху. У гофрированных труб для наружной канализации её обозначают классом SN в кН/м²: SN8 значит, что жёсткость не меньше 8 кН/м², SN16 — не меньше 16. Ниже — что об этом сказано в ГОСТ Р 54475-2011 с номерами пунктов, какие классы жёсткости гофрированных труб бывают, как жёсткость испытывают, чем отличаются SN8 и SN16 по цене за метр и что указать в заявке.

Что такое кольцевая жёсткость трубы и как читать SN

ГОСТ Р 54475-2011 «Трубы полимерные со структурированной стенкой и фасонные части к ним для систем наружной канализации» вводит термин «номинальная кольцевая жёсткость SN, кН/м²» — числовое обозначение минимальной кольцевой жёсткости труб (п. 3.9). Значит, число в классе — нижняя граница: по строке 1 таблицы 7 жёсткость трубы должна быть не менее SN. Класс входит в условное обозначение вместе с размером, материалом и номером стандарта (п. 4.4). Пример из самого стандарта: «Труба ID 300 SN8 PE ГОСТ Р 54475».

Чем выше класс, тем меньше сплющивается сечение под одной и той же нагрузкой. Но какой класс нужен на конкретной глубине и под какой нагрузкой, стандарт не назначает: по п. 10.1 проектирование и монтаж ведут по инструкции с учётом норм по наружной канализации. Поэтому класс берут из проекта, а поставщик подбирает под него трубы и фасонные части.

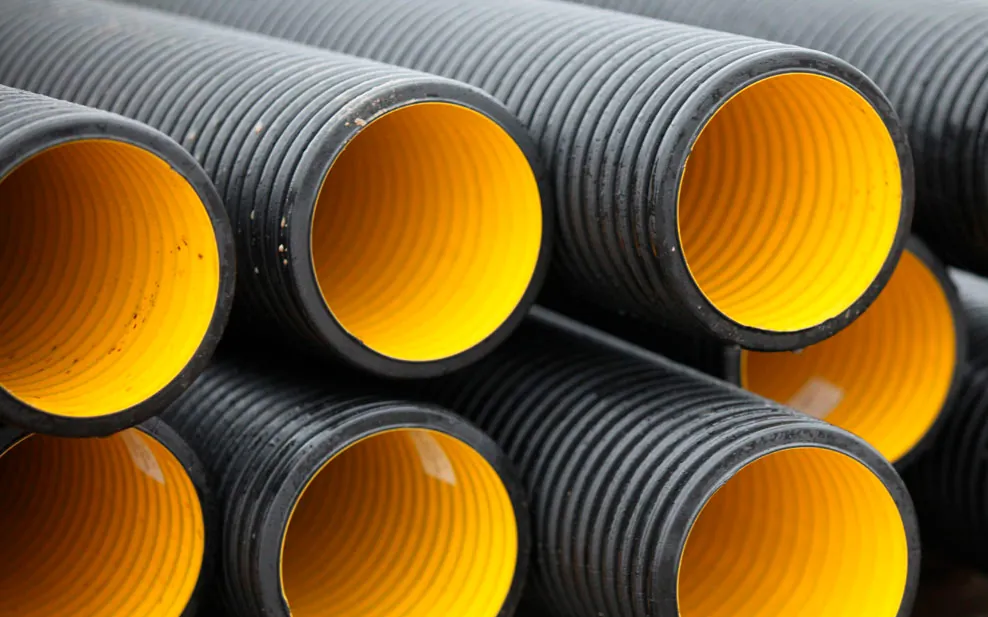

Классы жёсткости гофрированных труб по ГОСТ Р 54475-2011

Ряд номинальных классов задаёт п. 4.2.1: для DN до 500 — SN4, SN8 или SN16, для DN больше 500 к ним добавляется SN2. Примечание к пункту разрешает для DN 500 и больше брать в расчёт гарантированную изготовителем минимальную жёсткость между номиналами, но маркировать трубу тогда нужно ближайшим меньшим классом SN.

В каталоге классов больше, чем в ряду стандарта: у полипропиленовых труб есть SN10, SN12 и SN14 (OD 160–575 мм), у полиэтиленовых — SN6. Если проект требует такой промежуточный класс, сверьте его с паспортом партии: там стоит условное обозначение изделий и подтверждение соответствия стандарту (п. 7.2). Классы гофрированных труб ПП SN8–SN16 и гофрированных труб ПЭ SN8 — в разделах каталога с таблицей OD/ID и ценой. Для коллекторов большого диаметра есть армированные гофрированные трубы и спиральновитые трубы — у них класс указан по техническим условиям изготовителя.

Как проверяют кольцевую жёсткость трубы: испытание по п. 8.4

Кольцевую жёсткость определяют на машине, которая сжимает отрезок трубы между двумя горизонтальными плитами с постоянной скоростью. Жёсткость считают по формуле (5) стандарта из усилия при деформации 3 %: по сути это усилие, отнесённое к длине образца и величине прогиба, с поправочным коэффициентом. Условия испытания:

Для проверки соответствия стандарту проводят приёмо-сдаточные и периодические испытания (п. 7.3). Покупатель видит их итог в документе о качестве: по п. 5.3.1 он входит в комплект поставки вместе с трубами и уплотнительными кольцами. На самой трубе условное обозначение с классом SN, товарный знак изготовителя и дата изготовления повторяются не реже чем через 2,5 м (п. 5.4.1).

SN8 или SN16: отличие и что выбрать

По стандарту SN8 и SN16 отличаются одним — минимальной кольцевой жёсткостью: 16 кН/м² против 8, вдвое больше. Размеры при этом могут совпадать. Например, труба гофрированная ПП SN8 OD 315 и труба гофрированная ПП SN16 OD 315 в нашем каталоге имеют один внутренний диаметр — 271 мм. Поэтому SN8 или SN16 выбирают не по диаметру, а по расчёту в проекте: глубина, грунт, нагрузка сверху.

Если в проекте SN8, труба SN16 того же размера требование по жёсткости перекрывает, но стоит дороже. Обратная замена — SN16 на SN8 — только через проектировщика. По материалу: полиэтиленовые трубы в каталоге — SN6 и SN8 (SN8 — OD 160–1200 мм), класс SN16 — у полипропиленовых труб, OD 160–1200 мм.

Разница в цене SN8 и SN16 за метр

Цены — с НДС за метр при заказе от 100 м или от машины, без доставки, на 08.10.2026. Труба SN16 дороже SN8 того же диаметра на 34–89 %; в последней колонке — разница на одну трубу длиной 6 м.

Цены на остальные диаметры и классы SN10–SN14 — в разделе гофрированные трубы ПП и на карточках, например гофрированная труба ПП SN16 OD 500. Весь ассортимент — в каталоге гофрированных труб и фитингов.

Что указать в заявке на трубы нужного класса жёсткости

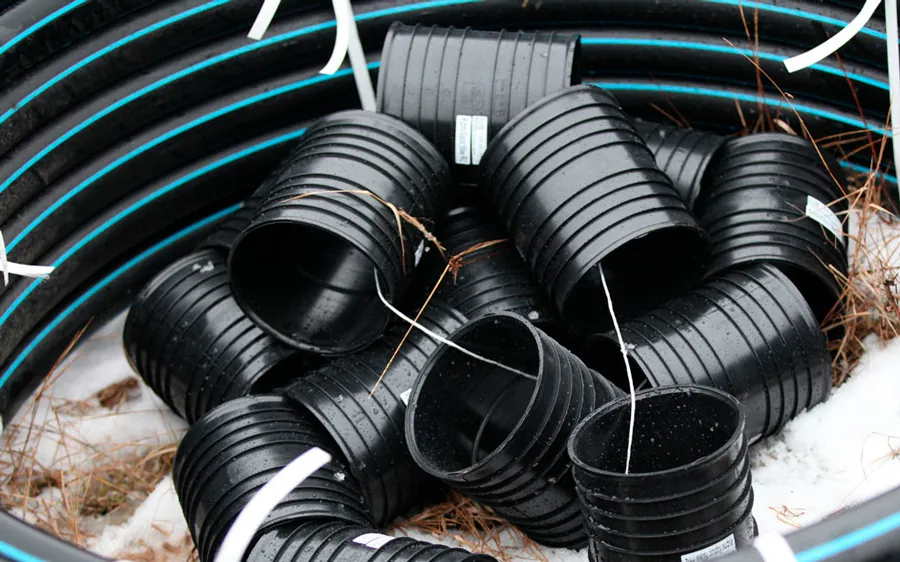

Фасонные части со структурированной стенкой, как у трубы, обозначают классом SN этой трубы (таблица 8, примечание 1), а раструб и трубный конец вместе должны дать жёсткость не ниже класса трубы (п. 4.3.5). Поэтому отводы для гофрированных труб, муфты для гофрированных труб и уплотнительные кольца для гофрированных труб подбирайте под тот же OD, а класс фасонных частей — под класс трубы. Реквизиты для договора — на странице контактов ООО «ПРОФИЗОЛ».

Частые вопросы

Что значит SN8 на трубе?

Это класс номинальной кольцевой жёсткости: жёсткость трубы не меньше 8 кН/м² (п. 3.9 и таблица 7 ГОСТ Р 54475-2011). Класс стоит в условном обозначении и в маркировке на трубе.

Чем отличается SN16 от SN8?

Минимальная кольцевая жёсткость у SN16 вдвое выше — 16 кН/м² против 8. В нашем каталоге SN16 дороже SN8 того же диаметра на 34–89 % за метр.

Какая кольцевая жёсткость трубы нужна под дорогой?

Класс под дорогой определяет расчёт в проекте: глубина, грунт, нагрузка от транспорта. В ГОСТ Р 54475-2011 таблицы «глубина — класс» нет, он отсылает к инструкции и нормам проектирования (п. 10.1).

Есть ли класс SN12 в ГОСТ Р 54475-2011?

В ряду п. 4.2.1 его нет: там SN2 (только DN больше 500), SN4, SN8 и SN16. Промежуточные классы SN10–SN14 есть в каталоге изготовителя — сверяйте их с паспортом партии.

Как проверить класс жёсткости трубы на объекте?

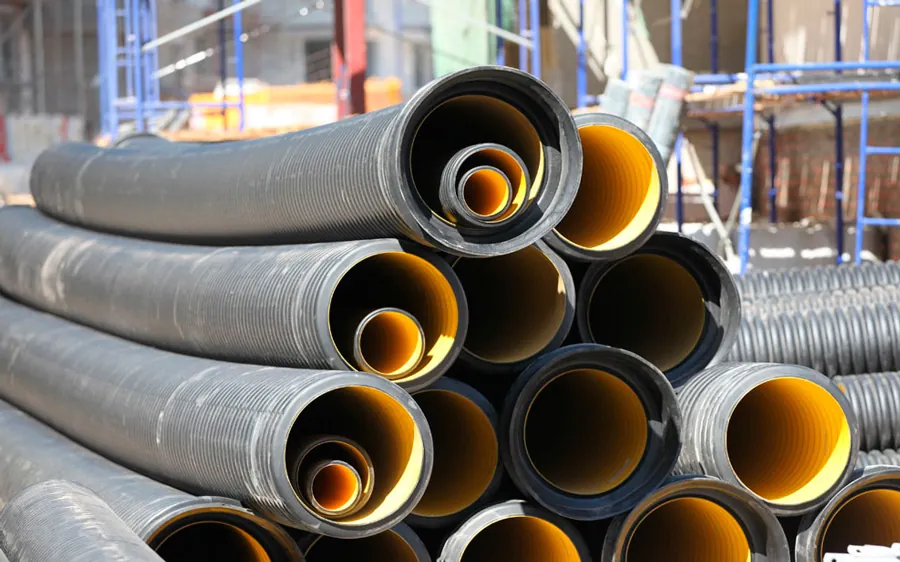

По маркировке: обозначение с классом SN наносят на каждый отрезок не реже чем через 2,5 м (п. 5.4.1). И по документу о качестве на партию (п. 7.2).

Подберём трубы под класс жёсткости из проекта — пришлите спецификацию или проект на sale@profi-izol.ru или позвоните +7 (495) 755-02-68. Работаем с организациями: с НДС, по договору. Цену за метр считаем на объём от 100 м или от машины, доставку на объект — отдельной строкой.
